1、概論
一、用途：

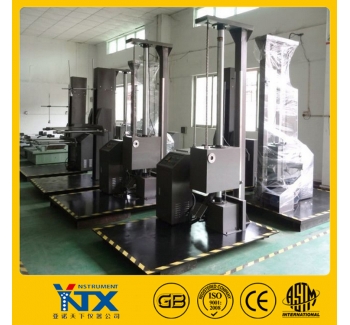

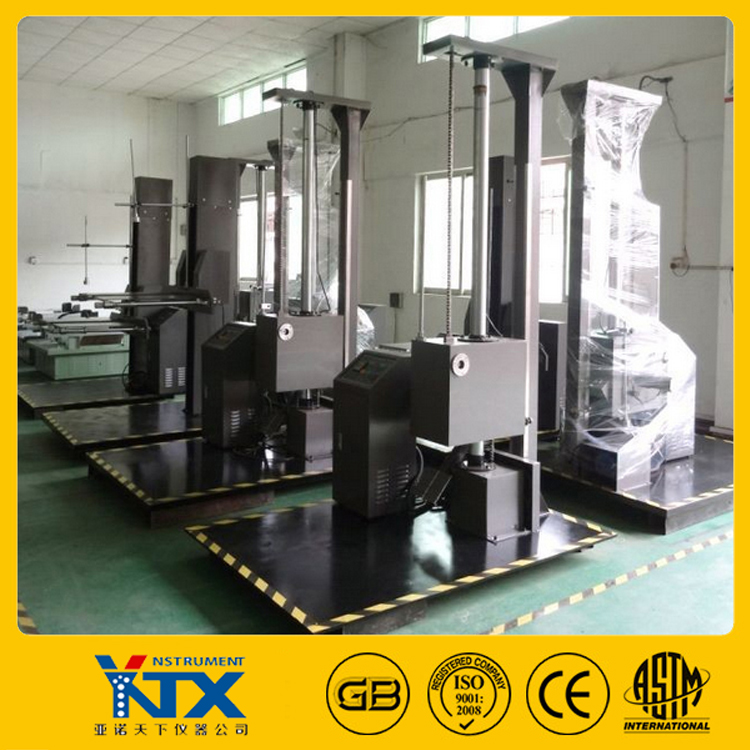

● 本機專用于試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐沖擊強度，對包裝件的面、角、棱作自由跌落試驗，配備高度標尺進行高度跟蹤，從而能精確地給出產品跌落高度，與預設跌落高度誤差不超過2％或10mm。本機采用單翼結構，具有電控跌落及電動升降裝置，使用方便；可方便地放置產品；
二、原理
● 本機采用馬達、絲桿傳動方式，電磁控制。
● 將產品包裝試驗品放于跌落板上，根據客戶要求上升到跌落高度，再做試驗品的自由落體跌落試驗。
2、依據標準
● 本儀器之設計符合GB/T4 857、 5-92、GB4757.5-84、JISZ0202-87、 ISO2248-1972E.標準要求。
準備試件：
1.從同批試料中選取試件。
2）、試驗前確認事項：
1.在開機前檢查機臺兩側限位開關有無松動；
2.確認機臺是否接上符合規格之電源；
3.用手將兩翼板翻過來合攏；
4．把要測試的產品放在跌落臺（跌落板）上，根據測試的不同方式（棱、角、面）放置物體，并用固定支架進行固定；
5.按“上升鍵”機臺自行上升，待接近所要測試的高度時，再按“點動/自動轉換鍵”，如果按住此鍵不動，機臺會連續上升，如果按一下就松一下鍵，機臺會一點一點的上升，這樣能準確的調節高度；（★注：在做跌落時，標尺離鐵板底板有10mm，這是由于方便客戶在鐵板上加其它材質的跌落板，如客戶無需添加其它跌落板，在計算高度時要加上10mm！！）
6.機臺停穩后按一下跌落鍵，物體做自由落體掉落在底板上。（★注：在做跌落時，操作員或其它人員不能靠近跌落板，以免誤傷到人！！）
7.將試驗品搬離機臺，進行檢查外觀及功能的損壞情況。
8.如果在試驗中出現異常情況，應迅速把電源開關往里一壓，整機會自動斷電，不影響試驗過程。
保養程序
一、清潔：隨時保持機臺之清潔，每次使用前后應用棉布擦試機臺，以保持干凈。
二、防銹：每周于機臺表面噴涂一次防銹油（噴注2小時后擦凈）。
三、機油：每月定期于機臺傳動部件（如軸承、鏈條）加注潤滑油（選用普通潤滑油即可）。
技術參數：
1. 跌落高度（mm):300～1500
2. 跌落高度誤差:≤2%
3. 托板與沖擊面板平行誤差 :≤2度
4. 試件跌落面在落下過程中與水平夾角誤差 :≤3度
5. 單翼面積（㎜2）:210×150
6. 底板面積（㎜2）:1200×1700
7. 測試空間（mm）:800×800×1000
8. 承受重量（Kg）:100
9. 高度調整:馬達傳動
10. 開臂方式:電源驅動
11. 主體體積（mm）:2010×1700×2100
12. 控制箱體積（mm）:170×350×400
13. 試驗機重量（Kg）:約400Kg
電源 :380V/50Hz
