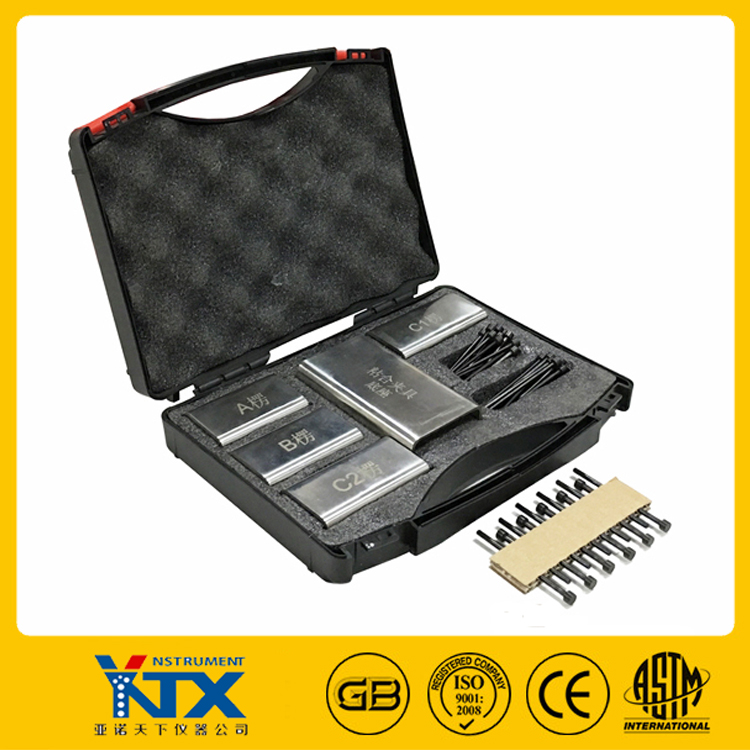

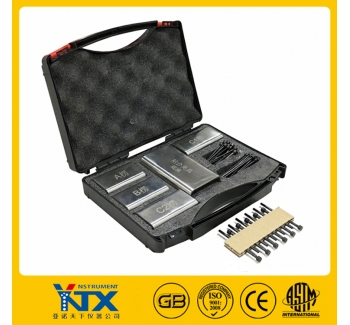

粘合夾具簡介：
粘合夾具試驗架是測定瓦楞紙板粘合強度(PAT試驗) 時常備的試驗器具。試驗架由下插針架(各楞型通用)、上插針架(A、B、C楞各1件)和上下插針組成，具有操作方便，無需調節，適用性強等特點，可廣泛適用于瓦楞紙板(箱)生產、科研和產品質量監督檢驗等部門進行瓦楞紙板單剝離試驗。設計標準：GB/T6548，JIS-Z0402，CNS-3327
適用楞型：A/B/C楞
插針直徑：Φ3mm（A楞）、Φ2mm（B/C楞）
外形尺寸：(100*50*45)mm
夾具數量：一個母盤，四個子盤（A/B/C1/C2）
重量：2Kg
適用楞型：E楞
插針直徑：Φ1mm（E楞）
夾具數量：一個母盤，一個子盤
重量：約1kg
項目 | A楞 | B楞 | C楞 | E楞 |
上部分附件壓力針 | 針數/支 | 4 | 4 | 6 | 6 |
針的有效長度/mm | 30±1 |
針的直徑/mm | 3.5±0.1 | 3.0±0.1 | 2.0±0.1 | 1.0±0.1 |
下部分附件壓力針 | 針數/支 | 5 | 5 | 7 | 7 |
針的有效長度/mm | 40±1 |
針的直徑/mm | 3.5±0.1 | 3.0±0.1 | 2.0±0.1 | 1.0±0.1 |
針的有效長度是指支持針或壓力針放置在支撐架上時的凈長度。
|
